Zerspanung
„Ich kann nur solche Werkzeuge herstellen, wenn ich Werkzeuge hätte,
und ich könnte Werkzeuge herstellen, wenn ich Werkzeuge hätte,
mit denen ich sie herstellen könnte.“
Eli Whitney (1765-1825, amerikanischer Erfinder der ersten Fräsmaschine)
Wir fräsen für Sie...
- U-Profile
- Vierkantrohre
- Rundstäbe
- Winkel
- Kunststoffleisten
- Türscharniere
- usw.
Unsere gut ausgestattete Zerspanungsabteilung besteht aus drei Vertikal-Bearbeitungszentren, an denen
mit Aluminium und Kunststoffen gearbeitet wird, und einem Stabbearbeitungszentrum für Profile.
Hier fertigt für Sie unser Zerspanungsteam verschiedenste Frästeile an, die auch direkt bei uns montiert
und verbaut werden können. Profilbearbeitung und -zuschnitte gehören genauso dazu.

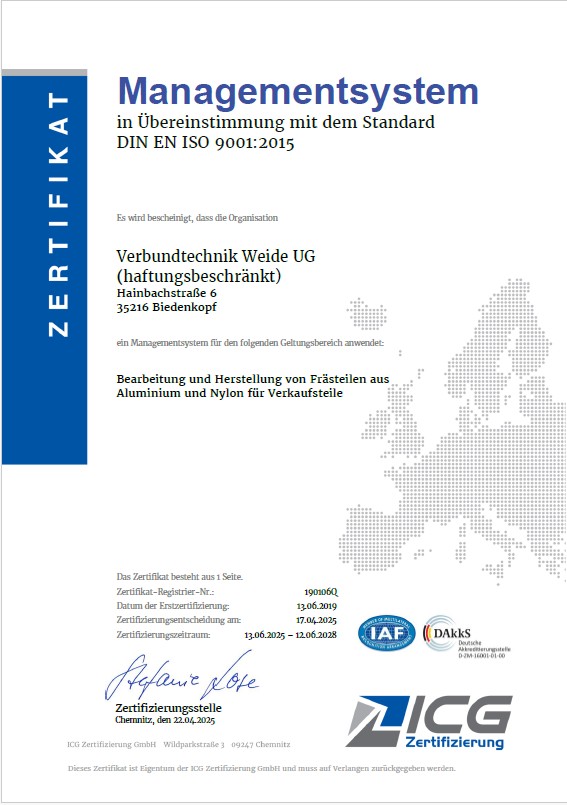

Unser Zerspanungsbereich ist
nach DIN ISO9001:2015 zertifiziert
und bezieht sich auf die Bereiche
Luftfahrt, Automobil- und Maschinenbau.
TECHNISCHE MASCHINENDATEN
| Verfahrwege X/Y/Z | 1200/600/600 mm |
| Drehzahlbereich max. | 10.000 U/min. |
| Eilgang in X/Y/Z | 36/36/36 m/min. |
| Werkzeugmagazinplätze | 24 |
| Werkzeugaufnahme | SK/BT 40 |
Hauptantrieb AC (S6-40%/S1-100%) | |
| SIEMENS | 18/12 kW |
| Gewicht | ca. 6.200 kg |
| Verfahrwege X/Y/Z | 850/550/550 mm |
| Drehzahlbereich max. | 10.000 U/min. |
| Eilgang in X/Y/Z | 36/36/36 m/min. |
| Werkzeugmagazinplätze | 24 |
| Werkzeugaufnahme | SK/BT 40 |
Hauptantrieb AC (S6-40%/S1-100%) | |
| SIEMENS | 16,5/11 kW |
| Gewicht | ca. 4.300 kg |
| Verfahrenswege X/Y/Z | 700/450/550 mm |
| Drehzahlbereich max. | 12.000 U/Min. |
| Eilgang in X/Y/Z | 36/36/36 m/min |
| Werkzeugmagazinplätze | 24 |
| Werkzeugaufnahme | SK/BT 40 |
| Hauptantrieb AC (S6-40%) | |
| SIEMENS | 10,5/7 (13,5/9) |
kW Gewicht | ca. 3.500 kg |
| Max. Bearbeitungslänge | |
| ohne stirnseitige Bearbeitung | 4.150 mm |
| Max. Bearbeitungslänge | |
| mit stirnseitige Bearbeitung | 4.000 mm |
| Verfahrweg X-Achse | 4.295mm |
| (Vmax. 120 m/min.) | |
| Verfahrweg Y-Achse | 910 mm |
| (Vmax. 60m/min.) | |
| Verfahrweg Z-Achse | 475mm |
| (Vmax. 50m/min.) | |
| Bearbeitungsrichtung | 5 (oben, hinten, vorne, rechts, links) |
| Positioniergenauigkeit | +/- 0,1 mm |
| Frässpindeldrehzahl | max. 24.000 1/min. |
| Kleinste Schnittlänge bei 90° | 50mm |
| Kleinste Schnittlänge bei 45° geneigt | 50mm |
| Schwenkbereich nach innen | 90°-45° (bis 22,5° manuell mit digitaler Anzeige) |
| Neigungsbereich nach innen | pneumatisch 90°-45° |
| Sägeblattdurchmesser | 420mm |
| Sägeblattdrehzahl | 2.800 1/min. |
| Verfahrbereich X-Achse | 762mm |
| Verfahrbereich Y-Achse | 305mm |
| Verfahrbereich Z-Achse | 406mm |
| Drehzahl | 4.000 U/min |
| Außenkühlung | |
| Programmierung | CAD/CAM System |
| Hydro-Pneumatik Halbautomat | |
| Schneidebereich | 45°-90° |
| Drehzahl | 3.600 U/min |
